Diagnostyka termowizyjna budynków i instalacji
Wykonujemy pomiary termowizyjne budynków, instalacji HVAC, instalacji sanitarnych oraz wybranych elementów infrastruktury technicznej budynków.
Badania termowizyjne są wykorzystywane jako narzędzie diagnostyczne wspomagające ocenę stanu technicznego, lokalizację anomalii cieplnych oraz dokumentowanie nieprawidłowości wymagających dalszej analizy technicznej.
Zakres pomiarów

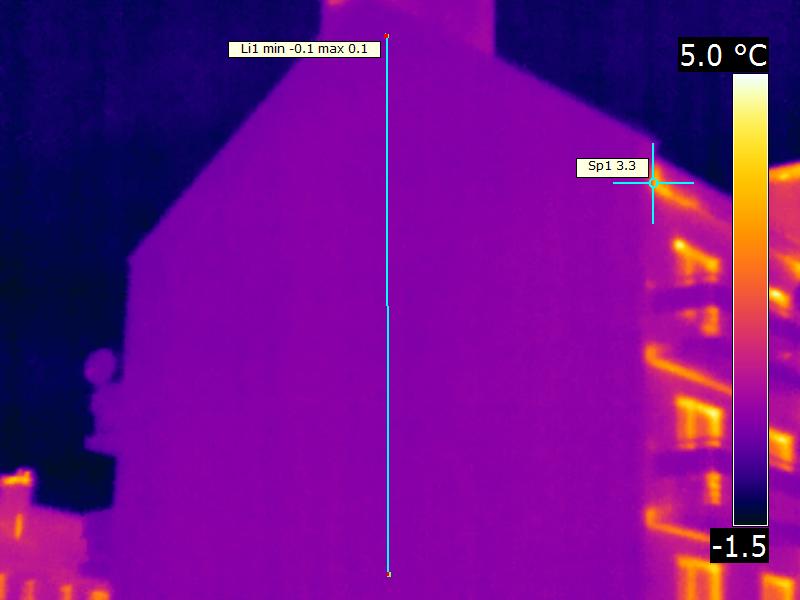

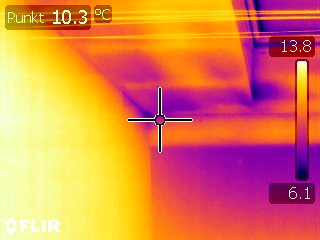

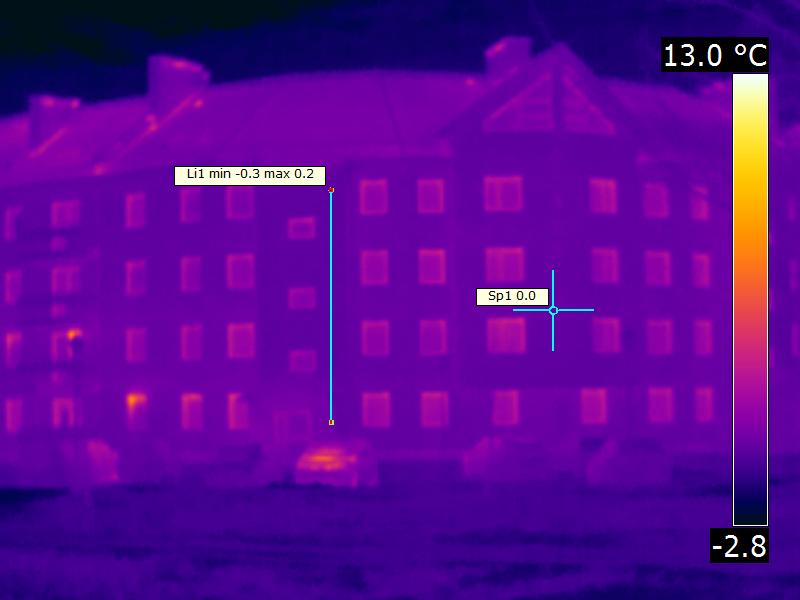

Ochrona cieplna budynków
Pomiary termowizyjne mogą obejmować w szczególności:
- ocenę mostków cieplnych,
- lokalizację miejsc zwiększonych strat ciepła,
- ocenę ciągłości izolacji cieplnej,
- kontrolę stref przyokiennych, nadproży, wieńców, naroży i połączeń przegród,
- ocenę jakości montażu stolarki okiennej i drzwiowej,
- identyfikację miejsc lokalnego wychłodzenia przegród,
- wspomaganie diagnostyki zawilgoceń i ryzyka kondensacji powierzchniowej.
Badania przegród budowlanych wymagają odpowiednich warunków pogodowych oraz właściwej różnicy temperatury między wnętrzem budynku a środowiskiem zewnętrznym.
Instalacje HVAC i sanitarne
Zakres badań może obejmować między innymi:
- instalacje centralnego ogrzewania,
- ogrzewanie podłogowe, ścienne i inne instalacje płaszczyznowe,
- instalacje ciepłej i zimnej wody,
- przewody instalacyjne prowadzone w przegrodach,
- rozdzielacze, grzejniki, armaturę i elementy regulacyjne,
- instalacje wentylacji i klimatyzacji,
- kanały, nawiewniki, kratki, anemostaty i elementy dystrybucji powietrza,
- izolację cieplną przewodów,
- lokalne przegrzania lub wychłodzenia elementów instalacji.
Wynik badania instalacji wymaga odniesienia do sposobu pracy układu, parametrów eksploatacyjnych, obciążenia instalacji oraz dokumentacji technicznej.

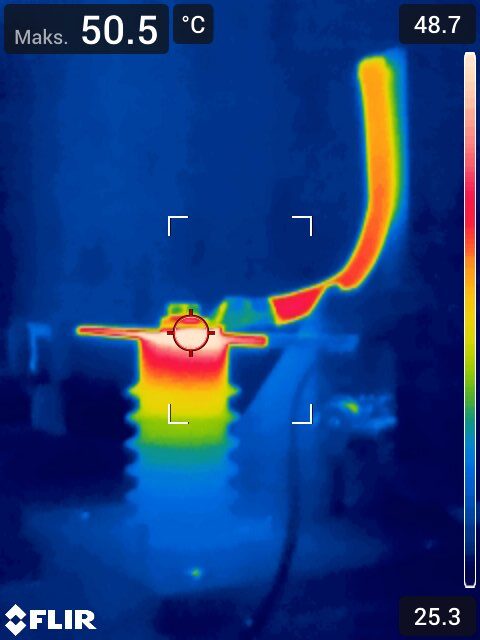

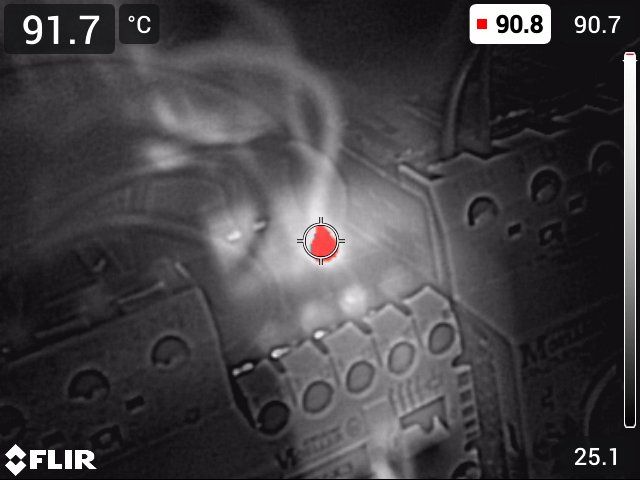

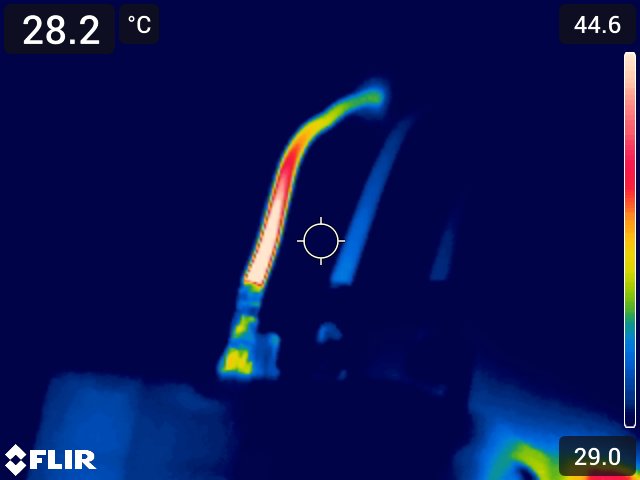

Instalacje elektryczne i automatyka
W uzasadnionych przypadkach możliwa jest również diagnostyka termowizyjna elementów instalacji elektrycznych i sterowniczych, w szczególności:
- rozdzielnic elektrycznych,
- zabezpieczeń, zacisków, połączeń i szyn,
- kabli i tras kablowych,
- styczników, przekaźników, zasilaczy i aparatury modułowej,
- szaf automatyki HVAC, BMS i sterowania instalacjami technicznymi.
Badania elementów elektrycznych powinny być wykonywane przy rzeczywistym obciążeniu instalacji i z zachowaniem zasad bezpieczeństwa. W przypadku prac przy urządzeniach elektrycznych zakres czynności wymaga każdorazowo uzgodnienia z osobą odpowiedzialną za eksploatację obiektu.
Kwalifikacje
Pomiary wykonuje dr inż. Eur Ing Rafał Pitry — rzeczoznawca budowlany w specjalności instalacyjnej sanitarnej, biegły sądowy oraz projektant i kierownik robót z uprawnieniami budowlanymi bez ograniczeń.
Ekspert posiada certyfikację ITC Level 1 / Category I Certified Thermographer wydaną przez Infrared Training Center.
Doświadczenie w zakresie termografii rozwijane jest od 2011 r., począwszy od programu „Nowy Ekspert” Fundacji Poszanowania Energii, obejmującego wykorzystanie kamer termowizyjnych, wykonywanie pomiarów oraz diagnostykę termowizyjną w zastosowaniach technicznych i budowlanych.
Ekspert ukończył również szkolenia specjalistyczne z zakresu obsługi kamer termowizyjnych i oprogramowania pomiarowego, w tym szkolenie prowadzone przez Pawła Rutkowskiego, autoryzowanego dystrybutora FLIR – Teledyne Company, obejmujące obsługę kamery FLIR E8 Pro, programu FLIR Thermal Studio, podstawy termowizji oraz zasady prowadzenia pomiarów.
Sprzęt pomiarowy

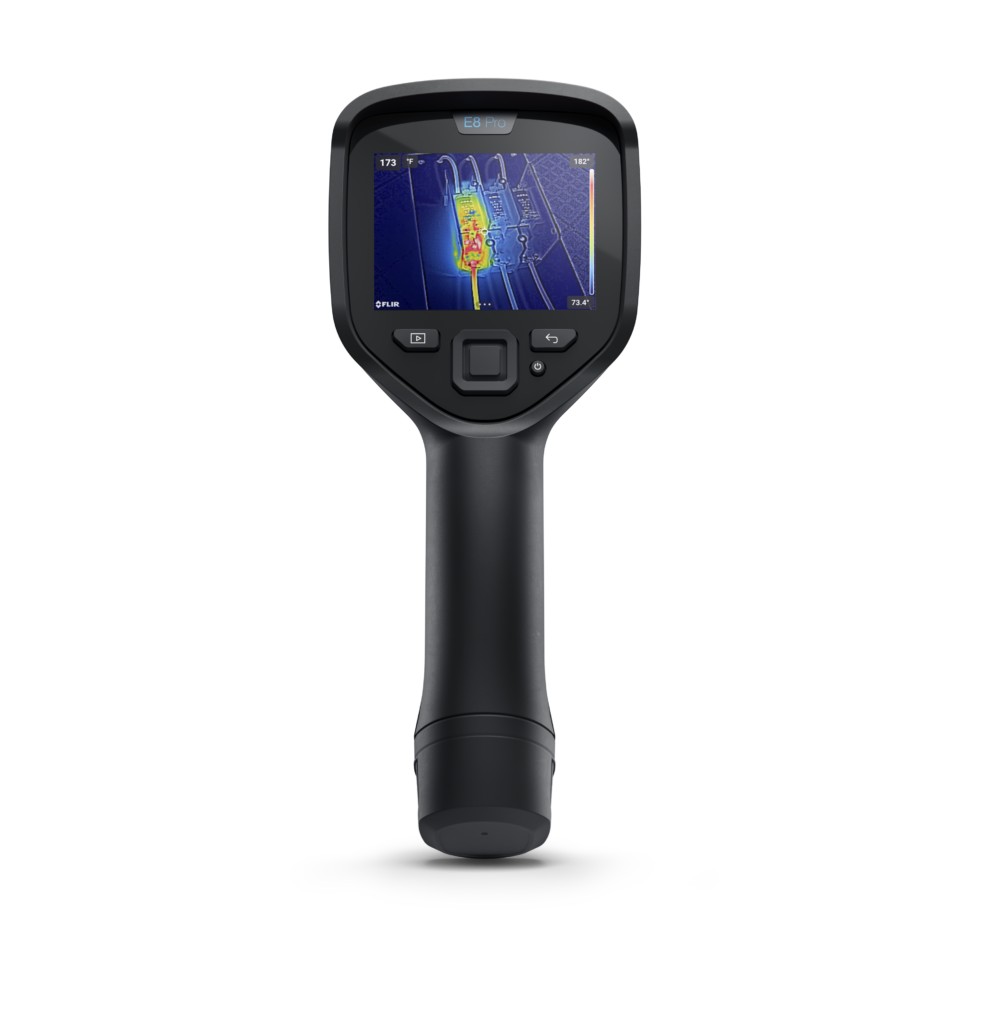

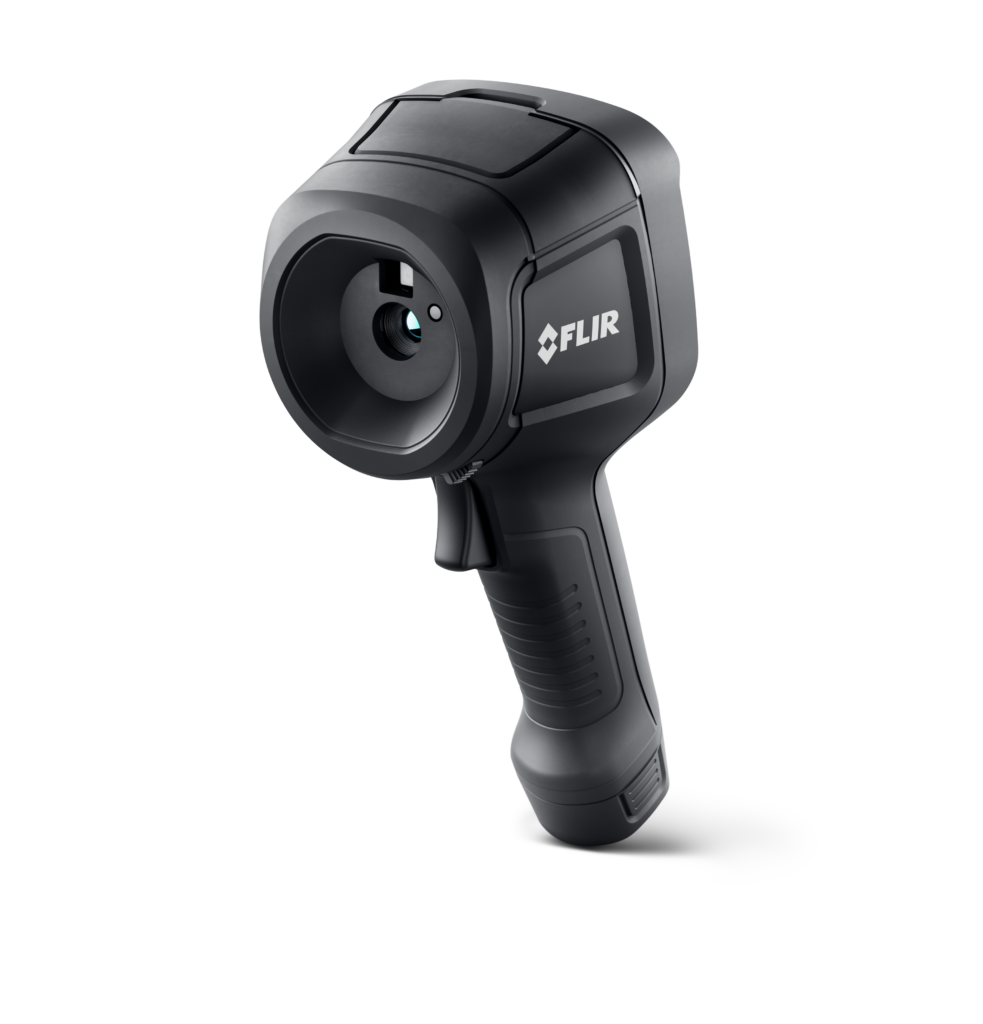

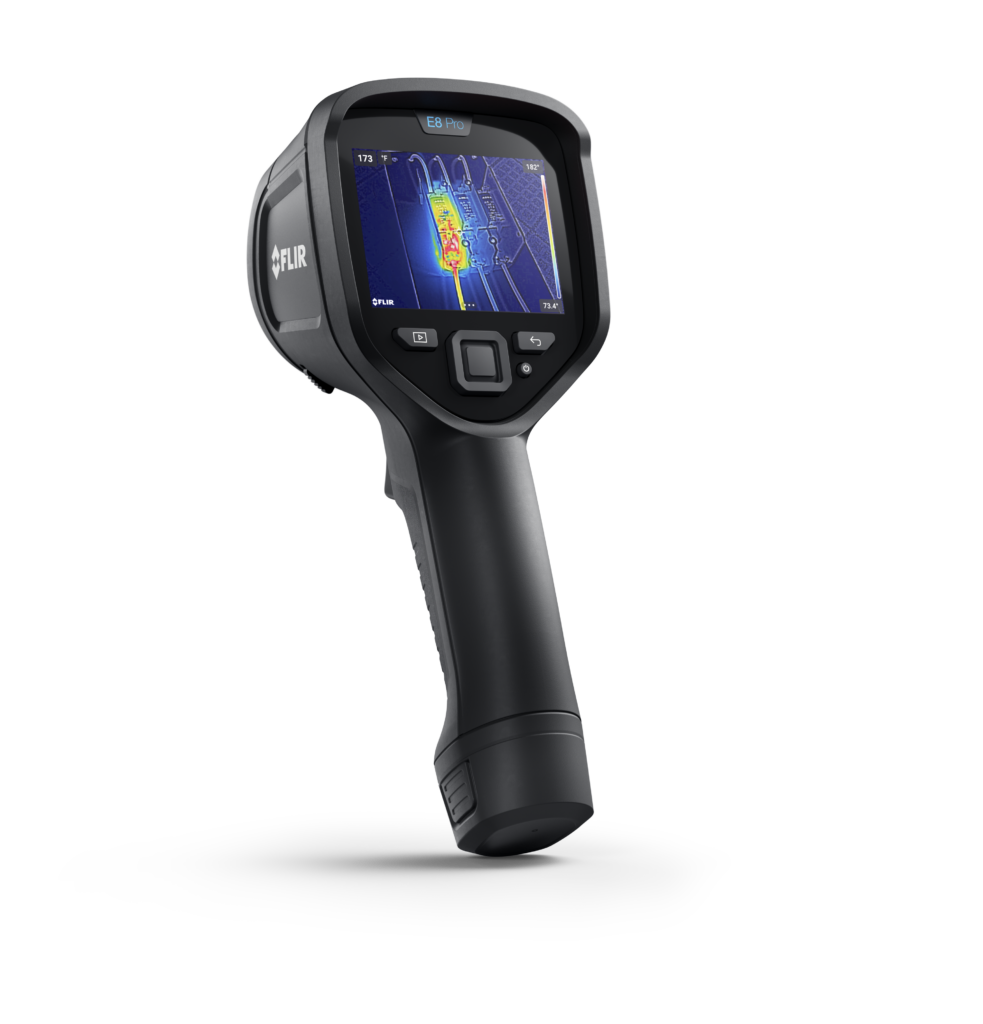

Podstawowe pomiary wykonywane są kamerą termowizyjną FLIR E8 Pro.
Podstawowe parametry kamery:
- rozdzielczość detektora IR: 320 × 240 px,
- zakres spektralny: 7,5–14 µm,
- czułość termiczna NETD: < 50 mK,
- zakres pomiarowy temperatury: do 550°C,
- pole widzenia: około 33° × 25°.
Kamera FLIR E8 Pro jest wykorzystywana do typowych pomiarów budowlanych i instalacyjnych. Dobór sprzętu zależy jednak od celu badania, wymaganej rozdzielczości, odległości pomiaru, wielkości badanego obiektu oraz wymaganej szczegółowości dokumentacji.
W przypadku zadań wymagających wyższych parametrów technicznych możliwe jest indywidualne uzgodnienie zastosowania kamery termowizyjnej o parametrach dobranych do konkretnego celu badania.
Opracowanie wyników
W zależności od potrzeb wynik badania może mieć formę:
- dokumentacji zdjęciowej i termograficznej,
- protokołu z pomiarów,
- raportu termowizyjnego,
- części opinii technicznej lub ekspertyzy.
Opracowanie może obejmować opis warunków pomiaru, wskazanie użytego sprzętu, dokumentację termogramów, identyfikację anomalii cieplnych, komentarz techniczny oraz wnioski dotyczące dalszej diagnostyki lub działań naprawczych.
Ograniczenia metody
Termografia jest metodą diagnostyczną i wymaga interpretacji technicznej. Obraz termiczny pokazuje rozkład promieniowania podczerwonego i temperatury powierzchniowej, ale nie zawsze samodzielnie rozstrzyga przyczynę zjawiska.
W zależności od sprawy badanie termowizyjne może wymagać uzupełnienia o pomiary temperatury kontaktowej, wilgotności, przepływu powietrza, parametrów instalacji HVAC, pomiary elektryczne, analizę dokumentacji lub oględziny techniczne.
Kontakt
W celu ustalenia zakresu badania należy przesłać krótki opis problemu, lokalizację obiektu, zdjęcia oraz dostępną dokumentację techniczną, protokoły lub wcześniejsze opracowania.
Na tej podstawie możliwa jest ocena, czy pomiar termowizyjny jest właściwą metodą diagnostyczną dla danego problemu oraz jaki powinien być zakres opracowania.
